پشتیبانی مکانیکی هیدرولیک تلسکوپی

پشتیبانی مکانیکی هیدرولیک تلسکوپی عمودی از یک ساختار درایو هیدرولیک استفاده می کند که بلند کردن پایدار و تنظیم تلسکوپی را از طریق عملکرد دستی امکان پذیر می کند. قاب مکانیکی قوی آن ظرفیت باربری قابل اعتماد را با عملکرد صاف و بدون ضربه ارائه می دهد. پس از تنظیم، می توان آن را به سرعت قفل کرد و بدون تعویض دنده قرار داد. ما یک تولید کننده حرفه ای هستیم. برای پرس و جو با ما تماس بگیرید

ارسال استعلام

توضیحات محصول

پشتیبانی مکانیکی هیدرولیک تلسکوپی یک دستگاه پشتیبانی قابل تنظیم سنگین است که برای تجهیزات صنعتی، ماشین‌آلات ساختمانی، تاسیسات مرحله‌ای، سیستم‌های الکترومکانیکی بزرگ و سایر سناریوها استفاده می‌شود. با هدایت سیلندرهای هیدرولیک، تنظیم بدون پله ارتفاع نگهدارنده و بلند کردن بار ثابت را انجام می دهد، ایده آل برای کاربردهایی که نیاز به تنظیم ارتفاع مکرر، تحمل بار سنگین و پایداری مطلق دارند. ساخته شده از فولاد آلیاژی با استحکام بالا با سیستم هیدرولیک دوگانه، دارای ظرفیت بارگذاری تک نقطه ای تا 5 تن و حرکت بلند کردن از 500 میلی متر تا 1500 میلی متر است که مطابق با استانداردهای صنعتی است.

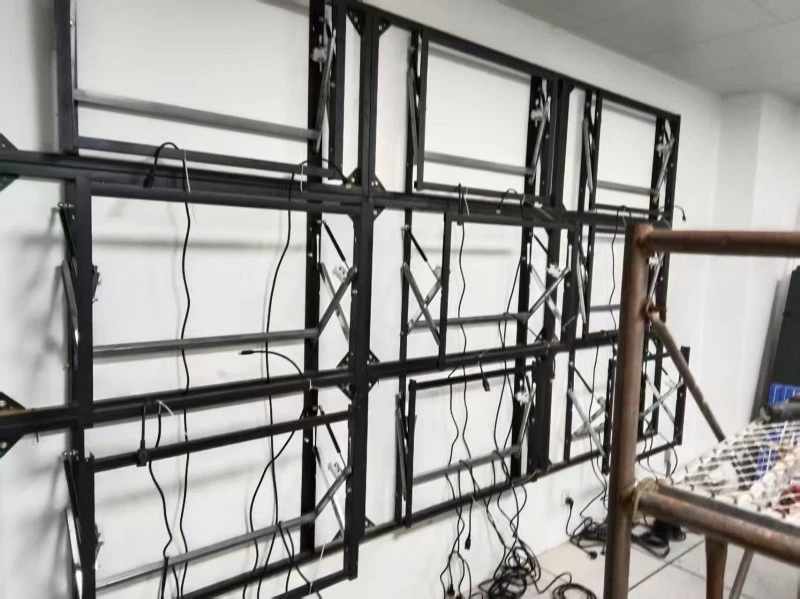

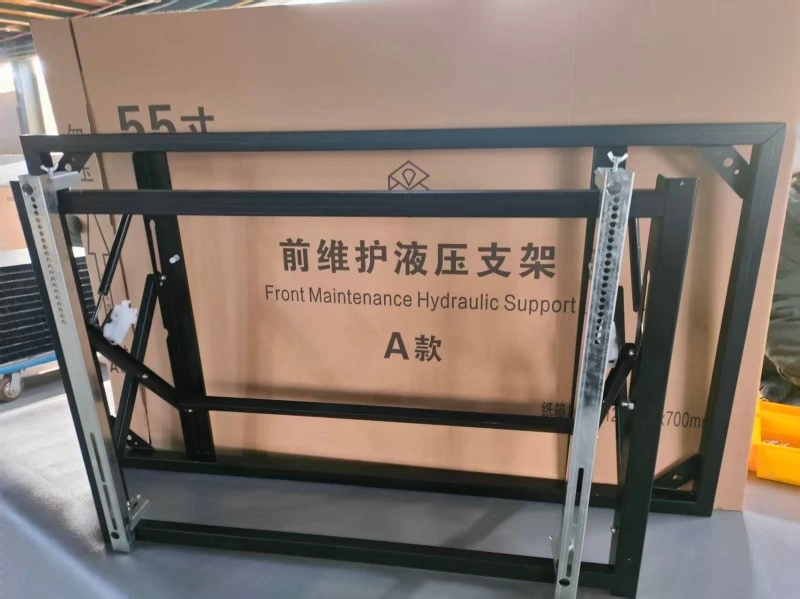

Telescopic Hydraulic Mechanical Support

تفاوت های اصلی با پیچ ها / جک های مکانیکی سنتی

مورد مقایسه	پیچ / جک های سربی سنتی	پشتیبانی مکانیکی هیدرولیک تلسکوپی
حالت عملیات	چرخش دستی، کار فشرده و زمان بر است	کنترل هیدرولیک، قابل اجرا توسط یک فرد بدون زحمت
ظرفیت بار	1-2 تن	حداکثر 5 تن در هر نقطه
دقت تنظیم	ناهموار، ≥10 میلی متر	تنظیم بدون پله با دقت 1 میلی متر
حفظ فشار طولانی مدت	مستعد غرق شدن	قفل هیدرولیک + خود قفل مکانیکی سینک صفر
بلند کردن سکته مغزی	محدود	قابل تنظیم آزادانه از 500 میلی متر تا 1500 میلی متر

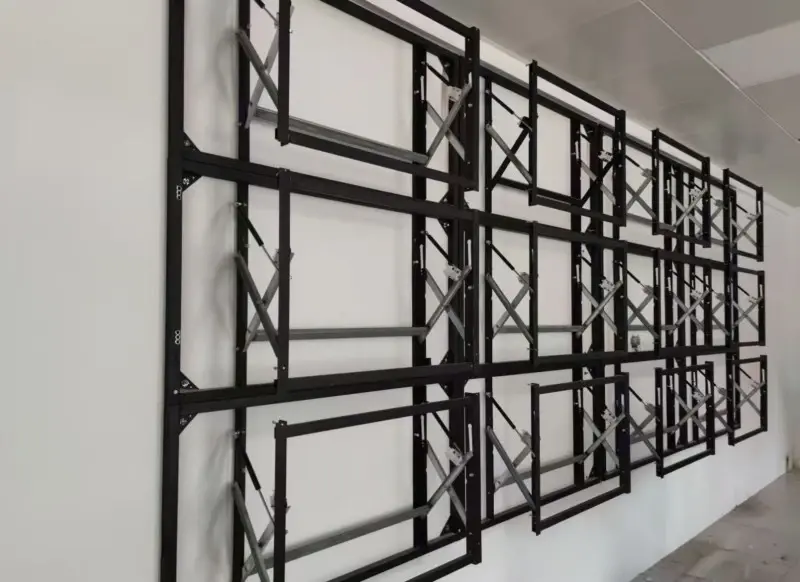

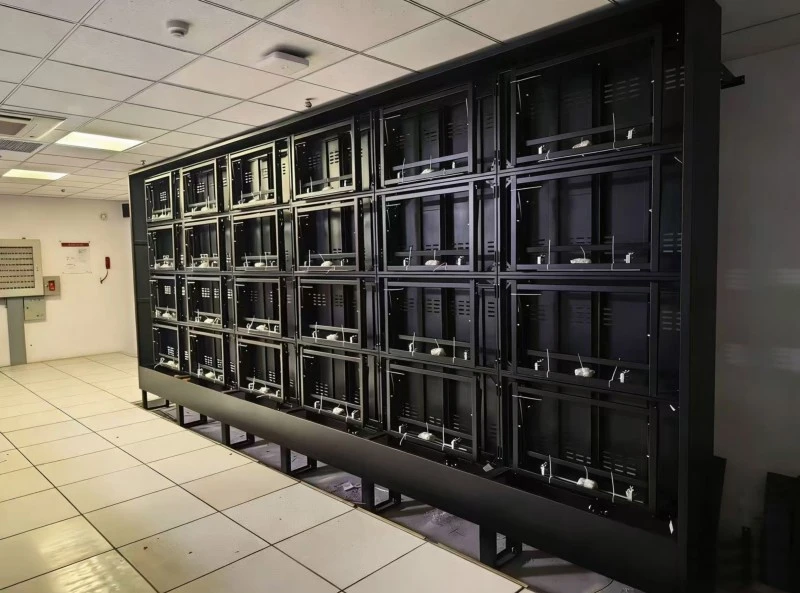

Telescopic Hydraulic Mechanical Bracket

مشتریان هدف: تولید کنندگان تجهیزات صنعتی، یکپارچه سازان خط تولید خودکار، پیمانکاران مهندسی ماشین آلات مرحله، یکپارچه سازهای تجاری صفحه بزرگ و پیمانکاران مهندسی مبلمان اداری. محصولات غیر استاندارد سفارشی و سفارشات عمده در دسترس هستند.

نکات دردناک راه حل های سنتی و راه حل های مربوطه بر اساس صنعت

سناریوی صنعت	معایب راه حل های سنتی	راه حل های پشتیبانی مکانیکی هیدرولیک تلسکوپی
تعیین موقعیت و نصب تجهیزات صنعتی	لیفتراک ها/جک ها در تنظیم خوب شکست می خورند. بالا بردن مکرر ساعت ها طول می کشد	تنظیم دقیق هیدرولیک با دقت 1 میلی متر؛ یک نفر در 10 دقیقه موقعیت یابی را کامل می کند
بلند کردن مکرر نمایشگرهای بزرگ تجاری	پیچ های سربی دستی سخت هستند و برای کارکنان زن مناسب نیستند	کمک قدرت هیدرولیک؛ قابل کنترل ارتفاع با یک دست
بلند کردن همزمان نصب های استیج	بلند کردن بی بدیل در بین چندین واحد، باعث کج شدن پلت فرم می شود	سیستم پیوند سنکرون؛ خطای بلند کردن ≤2 میلی متر در سرتاسر ساپورت ها
پشتیبانی طولانی مدت از تجهیزات سنگین	جک های معمولی نمی توانند فشار را برای مدت طولانی تحمل کنند	قفل دوگانه هیدرولیک و مکانیکی؛ غرق شدن صفر تحت بارهای چند تنی
تنظیم ارتفاع برای تجهیزات خط تولید	تنظیم دستی نیاز به خاموش شدن تولید و کاهش کارایی دارد	کنترل از راه دور برقی؛ قابلیت تنظیم ارتفاع بدون توقف تولید

پارامترهای فنی

مورد پارامتر	HM-L (بار سبک)	HM-M (بار متوسط)	HM-H (بار سنگین)	HM-S (پیوند همزمان)
ظرفیت بار نامی	50-200 کیلوگرم	500-1500 کیلوگرم	2-5 تن	قابل تنظیم در صورت تقاضا
بلند کردن سکته مغزی	300-800 میلی متر	500-1000 میلی متر	800-1500 میلی متر	قابل تنظیم در صورت تقاضا
دقت تنظیم	± 1 میلی متر	± 1 میلی متر	± 1 میلی متر	± 2 میلی متر (همگام)
حالت رانندگی	هیدرولیک دستی	دستی / برقی اختیاری	برقی + ریموت کنترل	کنترل PLC
روش قفل کردن	قفل هیدرولیک + خود قفل مکانیکی	همان سمت چپ	همان سمت چپ	همان سمت چپ
حجم غرق استاتیک	0mm/72h	0mm/72h	0mm/72h	0mm/72h
نویز عملیاتی	≤60dB	≤65dB	≤70dB	≤65dB
تمایل سازگار	≤5 درجه (قابل تنظیم سطح)	≤5 درجه	≤5 درجه	≤5 درجه
مواد اصلی	فولاد مقطع دقیق	فولاد مقطع ضخیم	فولاد آلیاژی با استحکام بالا	قابل تنظیم در صورت تقاضا
درمان سطحی	پاشش پلاستیک الکترواستاتیک	پاشش پلاستیک الکترواستاتیک	پوشش ضد زنگ + گالوانیزه	قابل تنظیم در صورت تقاضا
رنگ	مشکی / خاکستری نقره ای	مشکی / زرد صنعتی	زرد صنعتی / سفارشی	قابل تنظیم در صورت تقاضا
منبع تغذیه	هیچ (نوع دستی)	220 ولت / 50 هرتز (نسخه الکتریکی)	380 ولت / 50 هرتز	قابل تنظیم در صورت تقاضا

نقاط قوت محصول

1. صرفه جویی در کار و کارآمد: بالابر هیدرولیک جایگزین پیچ ها و جک های سربی سنتی می شود. یک اپراتور می تواند تجهیزات چند تنی را بلند کند و شدت کار را به شدت کاهش دهد.

2. موقعیت یابی دقیق: تنظیم ارتفاع بدون پله با حداقل دقت 1 میلی متر، مناسب برای نصب و تراز کردن تجهیزات دقیق.

3. ایمن و قابل اعتماد: حفاظت دوگانه از طریق قفل خودکار مکانیکی و قفل هیدرولیک، از غرق شدن حتی تحت فشار طولانی مدت جلوگیری می کند.

4. سازگاری قوی: ایستگاه های پمپ الکتریکی اختیاری، سیستم های کنترل از راه دور و بلند کردن همزمان برای خطوط تولید خودکار و نیازهای هماهنگ سازی مرحله.

5. تعمیر و نگهداری آسان: مهر و موم سیلندر هیدرولیک مشخصات بین المللی جهانی را برای تعویض سریع قطعات آسیب پذیر اتخاذ می کند. ساختار اصلی ساده خرابی ها را به حداقل می رساند.

راهنمای نصب و راه اندازی

مراحل نصب

1. بازرسی باز کردن بسته بندی: کامل بودن و یکپارچگی بدنه اصلی پشتیبانی، مجموعه های هیدرولیک، اتصالات ثابت و اتصالات را بررسی کنید.

2. تثبیت پایه: پایه را روی زمین صاف قرار دهید، رابط ها را تراز کنید و پیچ های ثابت را محکم کنید.

3. مونتاژ بازوی تلسکوپی: بازوی مکانیکی تلسکوپی و اجزای انتقال هیدرولیک را نصب کنید، اتصالات دوار را گیره دهید و حرکت تلسکوپی صاف را آزمایش کنید.

4. نصب پانل بار: پانل بار را به بالای بازوی تلسکوپی محکم کنید و پیچ های اتصال را ببندید.

5. قرار دادن تجهیزات: دستگاه های نمایشگر/قطعات کار را روی پانل بار تثبیت کنید و سگک های محدود اطراف را قفل کنید.

6. اتصال سیستم هیدرولیک: شیلنگ های هیدرولیک را به ایستگاه های پمپ وصل کنید. منبع تغذیه را برای مدل های برقی وصل کنید.

7. راه اندازی خروجی هوا: 2 تا 3 بار بلند و جمع کنید تا هوای داخل سیستم هیدرولیک خارج شود.

8. تست عملکرد: بررسی عملکردهای بلند کردن و تلسکوپی، بررسی حساسیت تنظیم و اثر بافر.

9. قفل نهایی: ارتفاع هدف را تنظیم کنید، مکانیسم قفل را فعال کنید و پایداری را بررسی کنید.

10. راه اندازی عملیات: پس از تأیید سفت بودن همه مفاصل و عاری از هرگونه ناهنجاری، در خدمت قرار دهید.

یادداشت های راه اندازی

خروج هوا قبل از اولین استفاده برای جلوگیری از بلند شدن ناپایدار الزامی است.

برای مدل‌های الکتریکی، تأیید کنید که ولتاژ برق با مشخصات تجهیزات مطابقت دارد (220V/380V).

اولین تعویض روغن هیدرولیک: پس از 500 ساعت کارکرد.

بازرسی منظم: سطح روغن هیدرولیک و شرایط آب بندی را هر 3 ماه یکبار بررسی کنید.

سناریوهای کاربردی و مدل های توصیه شده

سناریو	سری پیشنهادی	پیکربندی معمولی	ملاحظات کلیدی
صفحه نمایش های بزرگ تجاری / پانل های کنفرانس	بار سبک HM-L	ظرفیت بار 150 کیلوگرم، سکته مغزی 500 میلی متر	سر و صدای کم، ظاهر جذاب، عملکرد هیدرولیک دستی
صفحه نمایش متحرک نمایشگاه	بار سبک HM-L + کاستورها	ظرفیت بار 100 کیلوگرم + کاستورهای جهانی	تحرک انعطاف پذیر، بلند کردن پایدار
پایانه های نمایشگر کنترل صنعتی	بار متوسط HM-M	ظرفیت بار 500 کیلوگرم، سکته مغزی 800 میلی متر	ضد گرد و غبار، کنترل از راه دور برقی
براکت های پشتیبانی تجهیزات اتاق کامپیوتر	بار متوسط HM-M	ظرفیت بار 1000 کیلوگرم، سکته مغزی 600 میلی متر	تراز دقیق، حفظ فشار طولانی مدت
تجهیزات خط تولید خودکار	بار سنگین HM-H + PLC	ظرفیت بار 3 تن، سکته مغزی 1000 میلی متر	اتصال همزمان، قابل تنظیم ارتفاع بدون خاموش شدن
تاسیسات بالابر استیج	پیوند سنکرون HM-S	اتصال چند واحدی، کنترل PLC	دقت همگام سازی، نویز کم
تجهیزات پشتیبانی زمینی هوانوردی	بار سنگین HM-H	ظرفیت بار 5 تن، سکته مغزی 1500 میلی متر	ضد زنگ، کنترل از راه دور، بلند کردن سریع
نمایشگرهای آموزشی آموزشی	بار سبک HM-L	ظرفیت بار 100 کیلوگرم، سکته مغزی 400 میلی متر	صدای کم، حفاظت ایمنی، قفل ایمنی کودک

مقایسه محصولات رقابتی

مورد مقایسه	بالابر پیچ مکانیکی سرب	جک هیدرولیک معمولی	پشتیبانی مکانیکی هیدرولیک ما
ظرفیت بار	1-2 تن	2-5 تن (فقط برای جک کردن)	5 تن (هم برای ساپورت و هم برای جک)
حالت بلند کردن	چرخش دستی	فشار پمپ دستی	کنترل دستی / برقی / از راه دور
نیروی عملیاتی	30-50 کیلوگرم	10-15 کیلوگرم	<5 کیلوگرم
دقت تنظیم	≥10 میلی متر	≥5 میلی متر	1 میلی متر
حفظ فشار طولانی مدت	موجود است (اما پیچ های سربی به راحتی می پوشند)	پشتیبانی نمی شود (جک نمی تواند بار را برای مدت طولانی نگه دارد)	پشتیبانی از قفل دوگانه برای غرق شدن صفر
بلند کردن سکته مغزی	200-500 میلی متر	200-300 میلی متر	500-1500 میلی متر
همگام سازی چند واحدی	غیر ممکن	غیر ممکن	پشتیبانی از طریق کنترل سنکرون PLC
عمر خدمات	مستعد سایش پیچ سرب	مهرها زود پیر می شوند	عمر طولانی با طراحی هیدرولیک و مکانیکی یکپارچه

سوالات متداول

Q1: تفاوت بین پشتیبانی مکانیکی هیدرولیک تلسکوپی و جک هیدرولیک معمولی چیست؟

ج: جک های معمولی فقط برای جک زدن موقت هستند و نمی توانند تحمل بار را برای مدت طولانی تحمل کنند. محصول ما مجهز به قفل هیدرولیک و خود قفل مکانیکی است که قادر به تحمل بار پایدار در هر ارتفاع برای مدت طولانی، با ضربه طولانی تر و پایه پایدارتر است.

Q2: آیا می توان از تکیه گاه در زمین های شیبدار استفاده کرد؟

A: پایه دارای پایه های پشتیبانی مارپیچ قابل تنظیم برای تراز کردن تکیه گاه است. با این حال، شیب زمین نباید بیش از 5 درجه باشد، در غیر این صورت پایداری به خطر می افتد.

Q3: آیا تجهیزات صدای عملیاتی بلند تولید می کند؟

A: شفت های چرخان و اجزای هیدرولیک دارای نویز کاهش می یابند و بلند کردن آرام و روان و بدون صداهای خشن را ارائه می دهند.

Q4: آیا حرکت مکرر تلسکوپی باعث خرابی نشت روغن می شود؟

A: تکنولوژی آب بندی پیشرفته محفظه های هیدرولیک محکم را تضمین می کند. نشت روغن به ندرت تحت عملکرد استاندارد رخ می دهد.
