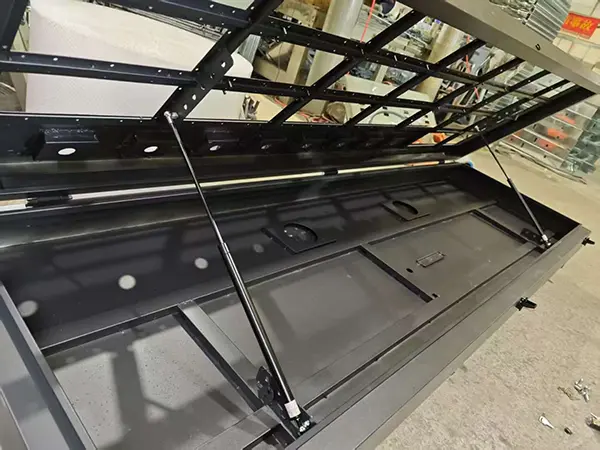

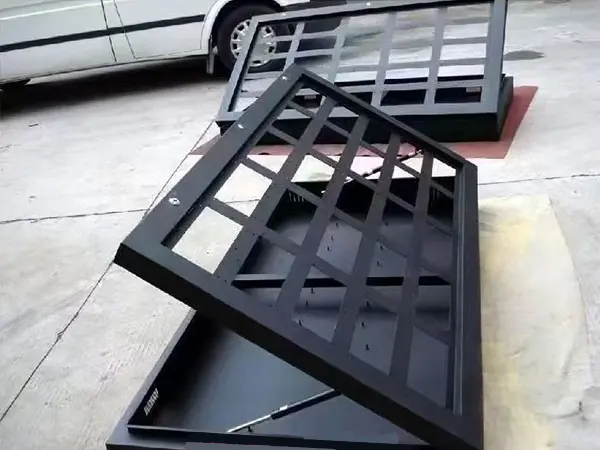

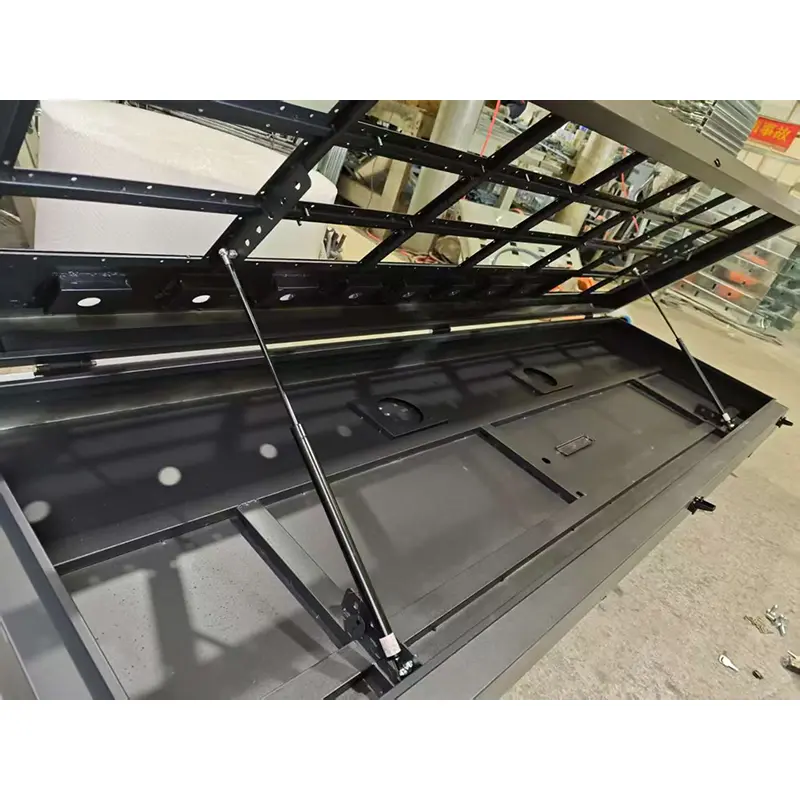

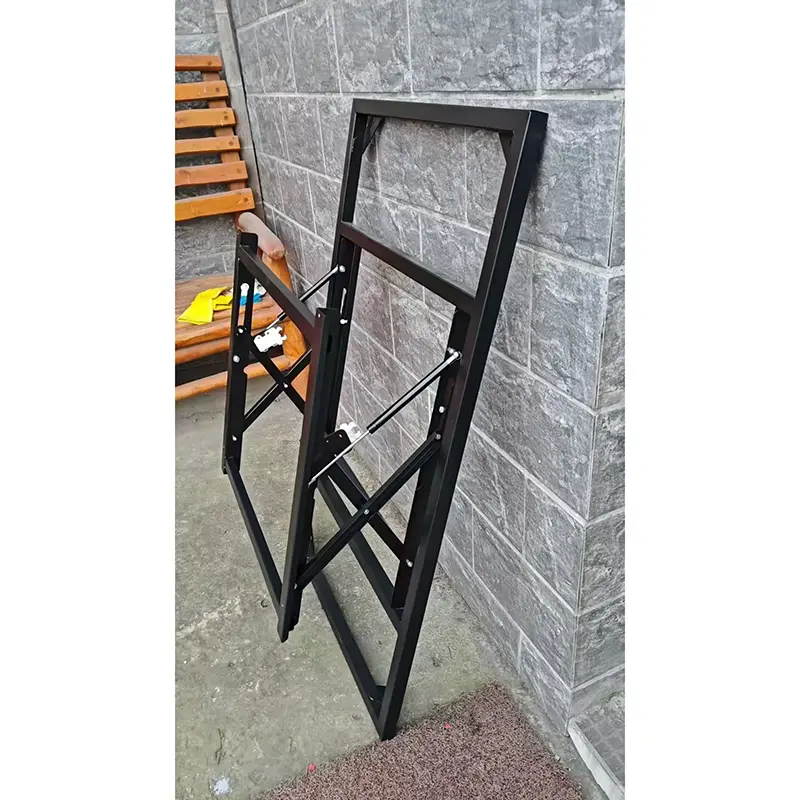

پایه پشتیبانی مکانیکی هیدرولیک ورق فلزی

پایه نگهدارنده مکانیکی هیدرولیک ورق فلزی یک وسیله پشتیبانی با بدنه اصلی ورق فلزی است که با عملکردهای بالابر هیدرولیکی یکپارچه شده است. این به طور گسترده در سناریوهایی که نیاز به صلبیت بالا، صافی و دقت تنظیم میکرو دارند، مانند ماشین ابزار دقیق، تجهیزات تست، خطوط تولید خودکار و تجهیزات تصویربرداری پزشکی استفاده می شود.

در مقایسه با تکیه گاه های جوش داده شده فولادی ریخته گری یا مقطعی سنتی، پایه های ورق فلزی دارای وزن سبک، ظاهر مرتب، قابلیت طراحی انعطاف پذیر و پرداخت سطحی جذاب هستند. پایه که توسط سیلندرهای هیدرولیک هدایت می شود، تنظیم ارتفاع دقیق پلت فرم بلبرینگ را امکان پذیر می کند. همراه با ریل های راهنمای دقیق یا پایه های راهنمای، عمودی و پایداری را در هنگام بلند کردن تضمین می کند.

چرا پایه پشتیبانی هیدرولیک ورق فلزی ما را انتخاب کنید؟

ویژگی های مصالح و ساختار

بدنه اصلی از خم کردن یک ورق فولادی سرد نورد شده با جوش های یکنواخت و محکم تشکیل می شود که یکپارچگی بسیار بهتری نسبت به قاب های به هم متصل می کند. سطح با اسپری رنگ محافظ پوشانده شده است، در برابر ضربه و اکسیداسیون مقاوم است و در هنگام استفاده روزانه مستعد خراش یا زنگ زدگی نیست.

اجزای داخلی هیدرولیک مهر و موم شده از فناوری آب بندی برتر برای جلوگیری از نشت تحت فشار استفاده می کنند. بوش های مقاوم در برابر سایش بر روی اتصالات متحرک برای بالا بردن متوسط ​​و میرایی فشاری نصب می شوند. نیرو به طور مساوی در کل واحد توزیع می شود و پایه پهن شده پایداری قرارگیری را بیشتر می کند.

مزایای فرآیند

1. با خم کردن یک صفحه فولادی سرد نورد شده برای کاهش درزهای جوشکاری تشکیل شده است

2. دنده های تقویت کننده دوگانه در موقعیت های کلیدی تحمل کننده تنش

3. ساختار خمشی به استحکام نزدیک به قطعات ریخته گری در همان وزن دست می یابد

مقایسه با فرآیندهای سنتی

پارامترهای فنی

مزایای محصول

1. عملکرد هزینه بالا:

در مقایسه با تکیه گاه های ریخته گری یا ماشین کاری، سازه های ورق فلزی هزینه قالب پایینی دارند و برای تولید دسته های کوچک مقرون به صرفه هستند.

2. طراحی انعطاف پذیر:

طرح کلی، سوراخ ها و برش های اجتنابی قابل تنظیم با توجه به چیدمان تجهیزات مشتری، مناسب برای تجهیزات غیر استاندارد.

3. عملیات صرفه جویی در کار:

کمک قدرت هیدرولیک، بلند کردن بارهای سنگین را تنها با چند کیلوگرم نیروی دست امکان پذیر می کند و جایگزین تنظیمات دست و پا گیر پیچ می شود.

4. سازگاری قوی با محیط:

نسخه های اسپری شده یا فولاد ضد زنگ الزامات تمیزی و ضد خوردگی را برای صنایع الکترونیک، پزشکی و غذایی برآورده می کنند.

5. تعمیر و نگهداری آسان:

مهر و موم هیدرولیک جهانی استاندارد؛ سازه ورق فلزی فاقد اجزای داخلی پیچیده با میزان شکست پایین است.

سناریوهای کاربردی

پشتیبانی از تجهیزات کنترل کارگاه های صنعتی، نصب بلند کردن صفحه های بزرگ کنفرانس، پایه های باربر نمایش نمایشگاه، براکت های ابزار اتاق ماشین، قاب های ثابت برای پایانه های هوشمند سوپرمارکت، نصب نمایشگر چند منظوره برای دفاتر.

مراحل نصب

✅پایه را روی زمین صاف یا پایه تجهیزات قرار دهید، چهار عدد پد ضربه‌گیر را برای تراز کردن سکو تنظیم کنید (از تراز اسپری استفاده کنید).

✅خطوط لوله های هیدرولیک را وصل کنید (پمپ های برقی به منبع تغذیه نیاز دارند)، هوا را تخلیه کنید: 2 تا 3 بار به صورت دستی یا الکتریکی با حرکت کامل بالا و پایین ببرید.

✅تجهیزات هدف یا قطعات کار را روی سکو قرار دهید، از طریق شکاف‌های T یا سوراخ‌های رزوه‌دار ثابت کنید.

✅با چرخ دستی یا دکمه ها تا ارتفاع مورد نظر بلند کنید، شیر قفل را ببندید یا مهره قفل مکانیکی را ببندید.

✅بازرسی غرق شدن سکو؛ در صورت عدم ریزش آشکار در عرض 30 دقیقه، در خدمت قرار دهید.

یادداشت های راه اندازی

تهویه هوا برای اولین استفاده الزامی است، در غیر این صورت بلند کردن ممکن است گیر کند یا تکان بخورد.

تایید ولتاژ برق مطابق با مدل های الکتریکی (220V / 380V).

برای جلوگیری از جابجایی، تمام پیچ های تثبیت کننده تجهیزات را سفت کنید.

.اولین تعویض روغن هیدرولیک: بعد از 500 ساعت کارکرد.

.بازرسی منظم: سطح روغن هیدرولیک و قطعات آب بندی را هر 3 ماه یکبار بررسی کنید.

تفاوت های اساسی با پایه های ریخته گری سنتی / جوش داده شده

سوالات متداول (سؤالات متداول)

Q1: آیا تکیه گاه هیدرولیک ورق فلزی در مقایسه با تکیه گاه های ریخته گری به اندازه کافی قوی است؟

A: با طراحی دنده خمشی و تقویت کننده معقول، ورق فلز به استحکام نزدیک به قطعات ریخته گری در وزن مساوی دست می یابد. بارهای 300 کیلوگرمی تا 2 تنی را به طور کامل برآورده می کند. برای بارهای بیش از 3 تن، محلول های فولادی مقطع جوش یا ریخته گری توصیه می شود.

Q2: آیا می توان اندازه ها یا اشکال غیر استاندارد را سفارشی کرد؟

ج: بله. نقشه های سه بعدی یا طرح های دستی را ارائه دهید، و ما باز شدن ورق فلز و تأیید استحکام را کامل می کنیم. زمان سفارشی معمولی 7 تا 15 روز است.

Q3: آیا کالیبراسیون منظم نیاز به انجام دارد؟

A: پس از نصب و تسطیح اولیه، فقط هر نیم سال یکبار سطح افقی را بدون ضربه سنگین بازرسی کنید. هیچ کالیبراسیون خاصی برای سیستم هیدرولیک مورد نیاز نیست.

Q4: مونتاژ کامل چقدر طول می کشد؟

A: اجزاء به وضوح طبقه بندی شده اند. مونتاژ کامل را می توان با پیروی از دستورالعمل های مونتاژ به سرعت به پایان رساند.
