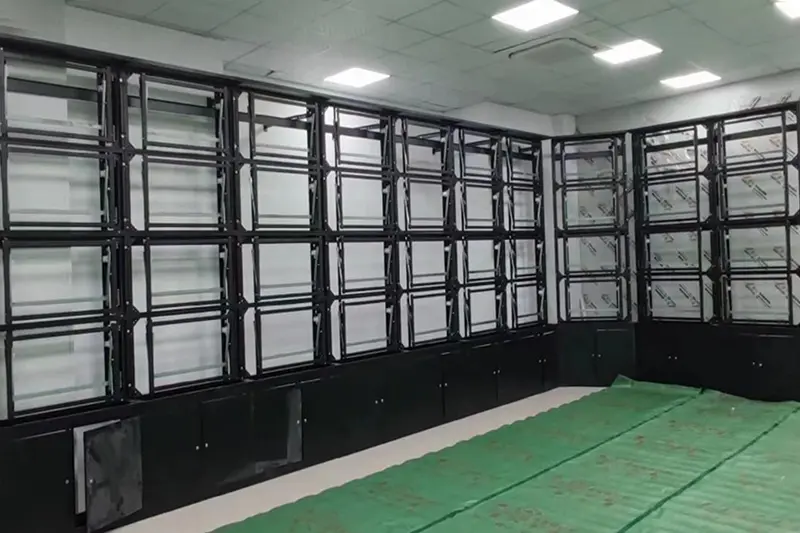

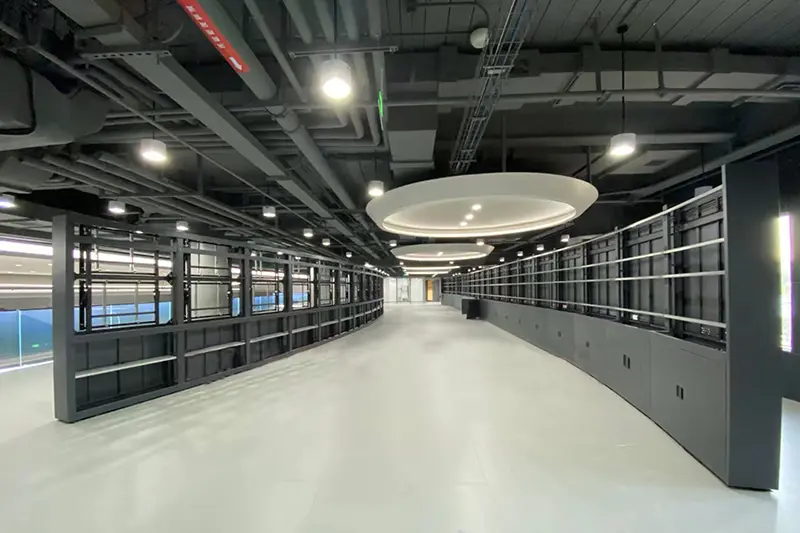

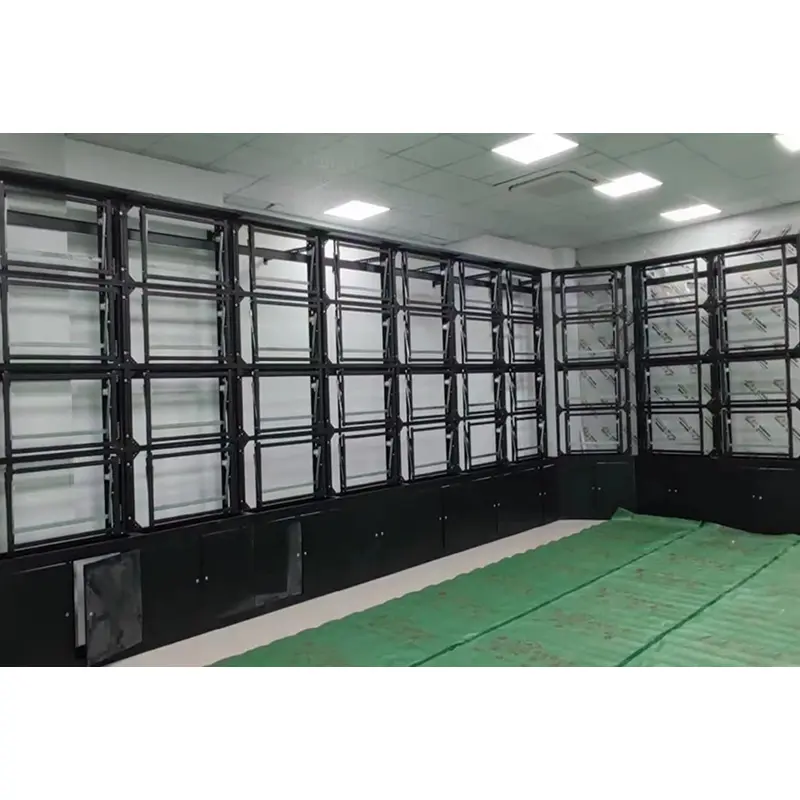

براکت دیواری 55 اینچی

براکت دیوار ویدیویی 55 اینچی یک سیستم نصب دقیق است که برای دستیابی به تراز بصری کامل مهندسی شده است. نمایشگرهای 55 اینچی با حاشیه باریک به یکنواختی درز بسیار حساس هستند. پایه‌های استاندارد اغلب پس از تنظیم یا جابجایی موقعیت به دلیل نوسانات دما دچار عقب‌گردی فنری می‌شوند. این محصول دارای مکانیزم تنظیم ریز ضد شل شدن دو مهره است که محدوده تنظیم ± 10 میلی متر (عمودی و افقی) و ± 6 میلی متر (عمق) را ارائه می دهد. کنترل لمسی و دقیق را فراهم می کند و پس از قفل شدن، حرکت صفر را تضمین می کند. این به طور ایده‌آل برای برنامه‌های تجاری سطح بالا که به تصاویری یکپارچه نیاز دارند، مانند پس‌زمینه‌های استودیو تلویزیونی، نمایش‌های هنری دیجیتال در مقیاس بزرگ در موزه‌ها، و دیوارهای برجسته فروشگاه‌ها، مناسب است.

چرا یک براکت مخصوص برای دیوارهای ویدئویی 55 اینچی لازم است؟

مزایای محصول

✅سازگار با بار سنگین: پروفیل‌های ضخیم‌شده و دنده‌های تقویت‌کننده 30 درصد ظرفیت بارگذاری تک نقطه‌ای بالاتر از براکت‌های 49 اینچی را ارائه می‌کنند و پس از استفاده طولانی‌مدت از نشست خارج می‌شوند.

✅شکاف های اتصال پایدار: قفل مستقل برای هر پانل همراه با مهره های قفلی از جابجایی ناشی از تغییرات دما و لرزش های جزئی جلوگیری می کند.

✅تحمل نصب بالا: سطوح حباب افقی از پیش نصب شده روی تیرهای متقاطع و شیب های راهنما در ورودی های قلاب امکان نصب تک نفره پانل های سنگین 55 اینچی را به راحتی می دهد.

✅سازگاری گسترده: از الگوهای سوراخ 600×400 میلی‌متری VESA و 800×400 میلی‌متر پشتیبانی می‌کند، سازگار با مارک‌های اصلی پانل‌های ویدیو وال 55 اینچی.

✅مقاومت عالی در برابر آب و هوا: پوشش پودری درجه بیرون برای استقرار نیمه باز.

مشخصات مصالح و ساختار

مقایسه کلید با براکت های 46 و 49 اینچی

ویژگی های اصلی

1. قاب مقاوم در برابر فشار سنگین سفارشی برای پانل های سنگین 55 اینچی

تیر اصلی از ورق فولادی نورد سرد 2.8 میلی متری استفاده می کند و مقطع ستون به 60 × 40 میلی متر (30٪ سطح مقطع بزرگتر از براکت 49 اینچی) عریض می شود. طراحی شده برای بار تک صفحه ای ≥80 کیلوگرم در حالی که وزن واقعی پانل فقط بین 25 تا 35 کیلوگرم است، حاشیه ایمنی کافی را بدون خم شدن، پیچش یا نشست در طول آویزان طولانی مدت فراهم می کند.

2. تنظیم دقیق 6 جهته با دقت بالا با قفل ضد بازگشت

محدوده تنظیم عمودی و افقی به ± 10 میلی متر، تنظیم جلو ± 6 میلی متر، برتر از مدل های 46 اینچی و 49 اینچی می رسد. ساختار مهره دوگانه ضد شل شدن بازخورد تنظیم واضح و دریفت صفر پس از قفل را ارائه می دهد. شکاف های اتصال در دراز مدت حتی با نوسانات دما از -10 درجه سانتیگراد تا 50 درجه سانتیگراد یا ارتعاشات جزئی پایدار می مانند.

3. قلاب های کمکی ضد پیچ ​​خوردگی برای از بین بردن پیچ خوردگی پانل های بزرگ

پانل های بلند 55 اینچی تحت وزن خود به صورت افقی می پیچند و در نتیجه ارتفاع شکاف ناهمواری ایجاد می شود. دو درپوش جانبی در پشت هر پانل نصب شده است تا به طور کامل از پیچش جلوگیری کند و از اختلاف ارتفاع در هر دو انتهای شکاف های اتصال ≤0.3 میلی متر اطمینان حاصل کند.

4. حالت های نصب دوگانه: دیواری و کفی

•دیواری: برای دیوارهای بتنی و آجری جامد که با پیچ‌های انبساط M12 محکم شده‌اند (بزرگ‌تر از پیچ‌های M10 که برای براکت‌های 46/49 اینچی استفاده می‌شوند)

• کف ایستاده: مجهز به پدهای قابل تنظیم وزن و میله های پایینی برای جلوگیری از کج شدن ستون ها به سمت بیرون، مناسب برای مکان هایی که حفاری دیوار در دسترس نیست.

5. طراحی تعمیر و نگهداری با جداسازی سریع قابل اجرا توسط یک نفر

قلاب های دو لایه بالا و پایین با شیب های راهنما صفحات آویز و تیرهای متقاطع را به هم متصل می کنند. پانل‌ها را می‌توان با بلند کردن 10 میلی‌متر به سمت بالا و سپس کشیدن به بیرون جدا کرد، که توسط یک کارگر قابل اجرا است. منافذ تعمیر و نگهداری در پشت براکت برای اتصال و جدا کردن راحت کابل محفوظ است.

6. مقاومت در برابر آب و هوا در فضای باز برای سناریوهای نیمه باز

پوشش پودری درجه بیرون از آزمایش اسپری نمک 120 ساعته (در مقابل 72 ساعت برای براکت های معمولی) عبور می کند. قابل استفاده در فضاهای نیمه باز مانند کیوسک های اطلاعات ترافیکی، صفحه های تبلیغاتی در فضای باز و لبه بام استادیوم ها، مقاوم در برابر زنگ زدگی و محو شدن.

مراحل نصب

دو کارگر مورد نیاز نصب یک مجموعه 4 پنل 2.5 تا 3 ساعت طول می کشد (30٪ بیشتر از اندازه های کوچکتر به دلیل وزن زیادتر)

1. نظرسنجی در محل

ابعاد دیوار را اندازه گیری کنید، نوع دیوار را تأیید کنید (بتن/آجر جامد/دیوار سبک)، پلان چیدمان را تعیین کنید (به عنوان مثال 3×3) و موقعیت های نصب قاب را علامت بزنید.

2. تعمیر فریم اصلی

نصب بر روی دیوار: تیرهای افقی (یکی در هر ردیف) را با پیچ های انبساط M12 با فاصله 600 میلی متر از هم نصب کنید.

روی زمین: ستون های چپ و راست به اضافه مهاربندهای متقاطع پایین را نصب کنید، با پیچ های انبساط M12 به زمین ببندید و ستون ها را با مهاربندهای مورب تقویت کنید.

سطوح افقی و عمودی را به طور مکرر با یک سطح سنج کالیبره کنید تا یک پایه پایدار را تضمین کنید.

3. صفحات آویز را از قبل مونتاژ کنید

صفحات آویز با تنظیم دقیق را به سوراخ های VESA (600×400 یا 800×400) در پشت پانل های 55 اینچی وصل کنید و صفحات را به صورت افقی نگه دارید.

4. پانل های کوه یکی یکی

از ردیف پایین شروع کنید، قلاب های پانل را از طریق شیب های راهنما به شکاف های تیر بکشید و چفت های پایینی را ببندید. به دو کارگر توصیه می شود پانل های سنگین 55 اینچی را بلند کرده و قلاب ها را تراز کنند.

5. تنظیم دقیق

پیچ های جک 6 طرفه (عمودی/افقی/جلو عقب) را با آچار شش گوش ارائه شده تنظیم کنید، از درپوش های ضد پیچش برای اطمینان از شکاف های افقی با شکاف اتصال هدف ≤0.5 میلی متر استفاده کنید.

6. مدیریت کابل

سیم‌ها را در امتداد حفره‌های کابل کناری قرار دهید، کابل‌های جریان قوی و ضعیف را جدا کنید، و از منافذ تعمیر و نگهداری عقب برای تعمیرات بعدی استفاده کنید.

7. قفل نهایی

مهره های ضد شل دوگانه همه واحدها را سفت کنید و پایداری کلی را به طور کامل بررسی کنید.

8. تست پاور

روشن کردن و اشکال زدایی جلوه های نمایش. هنگامی که عملکرد اتصال مطابق با الزامات باشد، مورد استفاده قرار گیرد.

سناریوهای کاربردی و پیکربندی های توصیه شده

سوالات متداول

Q1: آیا می توان سطح افقی پانل ها را پس از نصب به صورت جداگانه تنظیم کرد؟

ج: بله. صفحه آویزان هر پانل به طور مستقل با تنظیم دقیق عمودی و افقی طراحی شده است. موقعیت ها را می توان از طریق پیچ های جک حتی پس از نصب تغییر داد.

Q2: آیا می توان ابعاد اتصال را با توجه به شرایط سایت سفارشی کرد؟

پاسخ: ساختار مدولار از ترکیب رایگان ردیف‌ها و ستون‌ها برای ساخت ماتریس‌های دیوار ویدیویی با هر اندازه‌ای که نیاز پروژه است، پشتیبانی می‌کند.

Q3: آیا براکت دیوار ویدئویی 55 اینچی با استفاده طولانی مدت و روزانه تغییر شکل می دهد یا شل می شود؟

A: مواد فولادی درجه یک به علاوه پوشش محافظ از تغییر شکل ساختاری و شل شدن در شرایط عادی داخلی جلوگیری می کند.

Q4: چه ابزارهایی برای نصب مورد نیاز است؟

A: مته ضربه ای / چکش الکتریکی (مته های 12 میلی متری و 14 میلی متری)، سطح سنج، آچار باز 8 تا 10 میلی متری، آچار شش گوش 4 میلی متری/5 میلی متری، متر نواری، خودکار نشانگر.

Q5: آیا می توان از براکت 55 اینچی به جای براکت های 49 اینچی / 46 اینچی استفاده کرد؟

پاسخ: تبادل توصیه نمی شود. پنل‌های 55 اینچی 30 درصد وزن بیشتری دارند و با مرکز ثقل متفاوت حدود 15 سانتی‌متر بلندتر هستند. این براکت دارای ارتقاهای هدفمند است: پرتو اصلی ضخیم تر (2.8 میلی متر در مقابل 2.0 میلی متر)، مقطع ستون عریض تر (60×40 میلی متر در مقابل 50×30 میلی متر)، محدوده تنظیم بزرگتر (10 میلی متر در مقابل 6 میلی متر) و پیچ های گسترش M12 (در مقابل M10). مدل های اختصاصی به شدت توصیه می شود.
