براکت دیواری 49 اینچی

براکت دیواری 49 اینچی Shushi قابل تنظیم، طرح‌بندی آرایه‌های سفارشی را بر اساس طرح‌بندی سایت امکان‌پذیر می‌کند. با داشتن ساختاری محکم و بادوام، تصاویری یکپارچه از صفحه نمایش و مونتاژ و جداسازی آسان را ارائه می دهد و نیازهای مهندسی مختلف از جمله نظارت بر داده ها و نمایش تجاری را برآورده می کند.

ارسال استعلام

توضیحات محصول

این سیستم نصب مدولار به طور انحصاری برای پانل های ویدئو وال LCD 49 اینچی طراحی شده است و از چندین صفحه برای تشکیل دیوارهای نمایشگر بزرگ پشتیبانی می کند. در مقایسه با نسخه 46 اینچی، پنل‌های 49 اینچی وزن بیشتری دارند (هر کدام 20 تا 30 کیلوگرم) و دارای حاشیه‌های باریک‌تری هستند که نیازمندی‌های بالاتری برای ظرفیت بار براکت و دقت تنظیم دقیق است. این براکت با پروفیل های ضخیم و مکانیسم های تنظیم دقیق گسترده ساخته شده است، این براکت صافی و پایداری طولانی مدت را برای دیوارهای ویدئویی بزرگ تضمین می کند. این برای اتاق های کنفرانس سطح بالا، سالن های نمایشگاه برند، صفحه نمایش اطلاعات مترو، دیوارهای پس زمینه برای رویدادهای بزرگ و سناریوهای دیگر ایده آل است.

مشخصات مصالح و ساختار

مورد	مشخصات
مواد اصلی	ورق فولادی نورد سرد Q235B ضخیم شده؛ ضخامت قاب اصلی ≥2.0 میلی متر
درمان سطحی	پوشش پودری الکترواستاتیک (سیاه/سفید اختیاری)؛ تست اسپری نمک ≥96 ساعت
اندازه صفحه نمایش سازگار	پانل های ویدیو وال 49 اینچی (مارک های اصلی از جمله سامسونگ، ال جی، BOE، CSOT)
سوراخ های نصب VESA سازگار	400×300 / 400×400 / 500×400 / 600×400 (صفحات آداپتور استاندارد ارائه می شود)
ظرفیت بار ایمن در هر صفحه	≥80 کیلوگرم (بسیار بیشتر از وزن واقعی 20 تا 30 کیلوگرم پانل های 49 اینچی)
حداکثر ارتفاع عمودی در هر ستون	4 متر (تقریباً 5 تا 6 پانل 49 اینچی روی هم، بسته به ارتفاع پانل)
گسترش افقی	نامحدود (مجموعه ستون های متعدد در کنار هم قرار گرفته اند)
تنظیم شکاف اتصال	0.5-1.2 میلی متر (تنظیم 6 جهته، قابل تنظیم پس از نصب)
فاصله از دیوار	120-160 میلی متر (فضای در نظر گرفته شده برای اتلاف گرما و سیم کشی)
نوع نصب	دیواری / روی زمین (پایه اختیاری)

چرا پیمانکاران این براکت 49 اینچی ویژه را انتخاب می کنند؟

نقاط درد پروژه های ویدیو وال 49 اینچی	راه حل های کمی این براکت
براکت های معمولی زیر 30 کیلوگرم وزن تک پنل تغییر شکل داده و آویزان می شوند	بار توزیع شده چند نقطه + پشتیبانی از پایین باربری؛ بار ایمن≥80 کیلوگرم با ضریب ایمنی 2.5
شکاف های ناهموار به دلیل حاشیه های بسیار باریک 49 اینچی بیشتر به چشم می آیند	تنظیم دقیق دامنه وسیع چند بعدی؛ شکاف کنترل شده در 0.5-1.2 میلی متر، دقت بالاتر از براکت های 46 اینچی
پانل های بالاتر خطر لرزش بیشتری را برای صفحه های بالایی ایجاد می کنند	میله های تقویت کننده جانبی عملکرد ضد لرزش را تا 40 درصد در ارتفاع 4 متری افزایش می دهند
استانداردهای زیبایی شناسی بالا برای سالن های نمایشگاهی ممتاز	شیارهای سیم کشی پنهان + روکش الکترواستاتیک سیاه؛ بدون کابل در معرض در جلوی دیوار ویدیویی
کارکرد 7×24 ساعته در مترو/فرودگاه ها با خطر تسویه ساختاری بلندمدت مواجه است	مهره های قفل + ساختار پیش سفت. بدون نیاز به کالیبراسیون مجدد ظرف 6 ماه

مزایای محصول

1. تنظیم شکاف دقیق برای پانل های 49 اینچی با حاشیه بسیار باریک

پنل‌های 49 اینچی معمولاً حاشیه‌های باریک‌تری نسبت به پانل‌های 46 اینچی دارند و نسبت به خطاهای اتصال حساس‌تر هستند. براکت مجهز به تنظیم دقیق چند بعدی (عمودی، افقی، جلو و تنظیم شیب)، شکاف ها را در 0.5 تا 1.2 میلی متر برای جلوه های بصری یکپارچه و بدون شکاف تثبیت می کند.

2. ظرفیت بار بالا در برابر تسویه بلندمدت

وزن پنل‌های منفرد تا 30 کیلوگرم می‌رسد و براکت‌های معمولی پس از نیم سال استفاده در بالا به سمت جلو متمایل می‌شوند یا در پایین فرو می‌روند. این براکت با استفاده از ساختار بار توزیع شده چند نقطه ای و تکیه گاه های باربر پایین، ظرفیت بار ایمن 80 کیلوگرم را ارائه می دهد. آزمایش‌های شبیه‌سازی لرزه‌ای و ارتعاش را گذرانده و ساختار پایدار را تحت عملکرد مداوم 7×24 ساعته حفظ می‌کند.

3. طرح بندی انعطاف پذیر با نصب ترکیبی افقی و عمودی

از ترکیب‌های سطر و ستون دلخواه (2×2، 3×3، 3×4، 1×5، و غیره) و طرح‌بندی‌های ماتریس افقی/عمودی ترکیبی پشتیبانی می‌کند. نسخه کفی نیازی به سوراخکاری دیواری ندارد، مناسب برای دیوارهای مرمری، پارتیشن های شیشه ای و تاسیسات موقت.

4. تعمیر و نگهداری مستقل و حذف سریع تک پنل

طراحی گیره مستقل هر پانل 49 اینچی را به طور جداگانه تعمیر می کند. تعویض پانل معیوب و تعمیر و نگهداری سیم کشی عقب نیازی به از بین بردن صفحه های مجاور ندارد. عملیات تک نفره زمان نگهداری را تا 70 درصد کاهش می دهد.

5. سیم کشی پنهان برای چیدمان منظم و سازگار

کانال های کابل مستقل در کناره ها و پشت براکت برای جدا کردن کابل های برق (جریان قوی) و کابل های HDMI/Ethernet (جریان ضعیف)، جلوگیری از تداخل سیگنال و رعایت استانداردهای بازرسی ایمنی و ایمنی در برابر آتش، قرار دارند.

6. حالت های نصب دوگانه برای انواع دیوار

•دیواری: برای دیوارهای بتنی و آجری جامد، پیچ‌های انبساط استاندارد M10 گنجانده شده است.

کف: پایه اختیاری برای مکان های غیر قابل حفاری مانند مراکز فعالیت، سالن های نمایشگاه موقت و دیوارهای مرمر

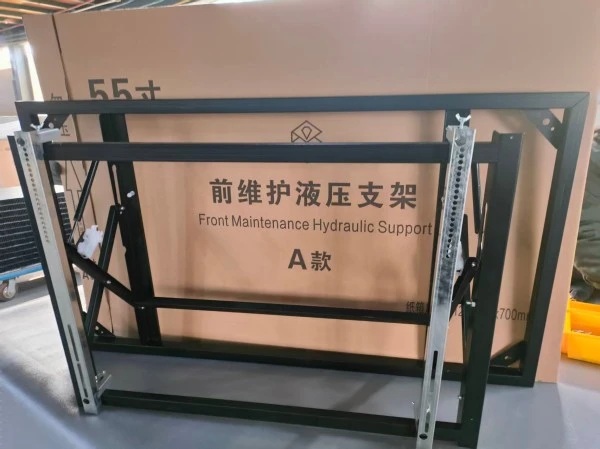

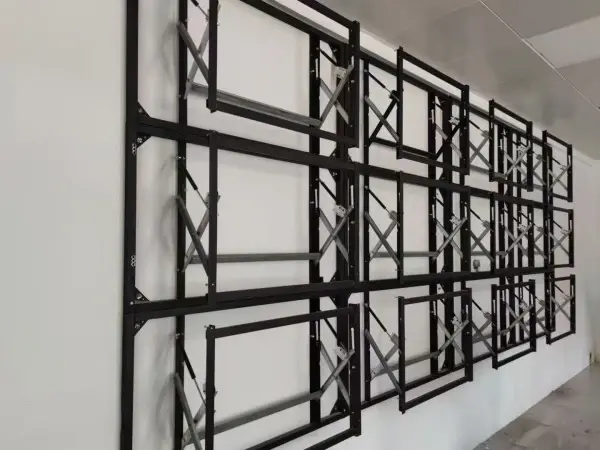

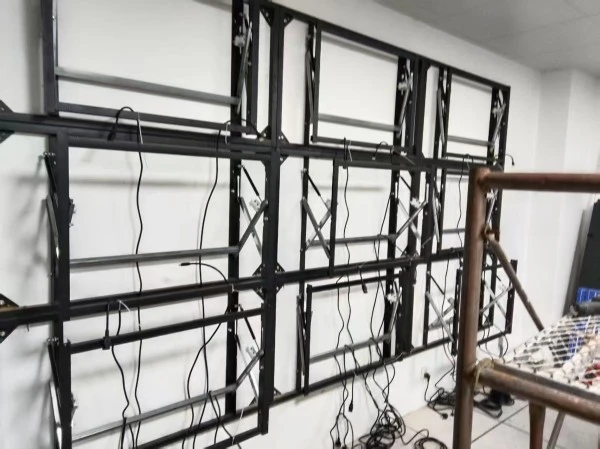

49-inch Video Wall Bracket

مراحل نصب

دو کارگر مورد نیاز نصب یک مجموعه 4 پنل تقریباً 2-2.5 ساعت طول می کشد

1. طراحی طرح

ابعاد براکت را بر اساس کمیت پانل تعیین کنید (مثلاً طرح 3×4) و خطوط موقعیت یابی را روی دیوار یا زمین علامت گذاری کنید.

2. نصب فریم اصلی

(1) نصب بر روی دیوار: تیرهای افقی (یکی در هر ردیف) را با پیچ های انبساط M10 در فواصل ≤600 میلی متر به دیوار نصب کنید.

(2) روی زمین: ستون‌های چپ و راست به اضافه مهاربندهای متقاطع پایین را نصب کنید، با پیچ‌های گسترش M12 روی زمین محکم کنید و ستون‌ها را با مهاربندهای مورب تقویت کنید.

3. صفحات آویزان را از قبل نصب کنید

صفحات آویز با تنظیم دقیق را به سوراخ های VESA در پشت پانل های 49 اینچی ثابت کنید و از تراز افقی اطمینان حاصل کنید.

4. پانل های کوه

از ردیف پایین شروع کنید، قلاب های آویز صفحه را با شیارهای تیر تراز کنید، در امتداد شیب های راهنما بلغزانید و چفت های پایینی را ببندید.

5. تنظیم دقیق

پیچ های جک را با آچار شش گوش ارائه شده تنظیم کنید تا به شکاف های یکنواخت و سطوح صفحه صاف برسید.

6. مدیریت کابل

سیم‌ها را در امتداد حفره‌های کابل جانبی، با نقاط اتصال کابل اختصاصی در پشت هر پانل، هدایت کنید.

7. قفل نهایی

مهره های قفل تمام واحدها را ببندید و صافی کلی را بررسی کنید.

سناریوهای کاربردی

سناریو	پیکربندی توصیه شده	دلیل انتخاب
دلیل انتخاب	2×2 / 2×3 دیواری	حاشیه‌های بسیار باریک 49 اینچی با تنظیم دقیق 0.5 میلی‌متری، تصاویر دیداری بدون تقسیم را ارائه می‌کنند.
سالن های نمایشگاه خرده فروشی برند	روی زمین (بدون آسیب به دیوار)	چیدمان منعطف و متحرک برای حفظ دکوراسیون سطح بالا
نمایش اطلاعات مترو و فرودگاه	3×3+ روی دیوار	ساختار بار تقویت شده از نشست طولانی مدت برای عملیات قابل اعتماد 24/7 جلوگیری می کند
پس زمینه برای رویدادهای بزرگ	نسخه سرپایی مونتاژ سریع	مونتاژ و جداسازی سریع برای استفاده مکرر
مرکز نظارت بر امنیت	2×4 /3×6	پنل‌های 49 اینچی 13 درصد مساحت دید بزرگ‌تری نسبت به پانل‌های 46 اینچی ارائه می‌دهند که باعث کاهش مقدار پانل و تداخل شکاف می‌شود.
بارهای ورزشی و مراکز خرید	طرح بندی عمودی 1×3 / 1×4	از اتصال عمودی برای محتوای طولانی مانند پوسترها و منوهای نوشیدنی پشتیبانی می کند

نمودار انتخاب محصول

مدل	نوع نصب	پانل های سازگار	حداکثر ردیف	بارگذاری در هر پنل	کابل کابل	سناریوهای کاربردی
MW49-W	دیوار- نصب شده است	49 اینچ	6 ردیف	80 کیلوگرم	پنهان شده است	مراکز مانیتورینگ، اتاق جلسات
MW49-F	طبقه- ایستاده	49 اینچ	5 ردیف	80 کیلوگرم	پنهان شده است	سالن‌های نمایشگاه، رویدادها، سایت‌های غیرقابل حفاری، سایت‌های غیرقابل حفاری
MW49-C	منحنی سفارشی	49 اینچ	4 ردیف	80 کیلوگرم	پنهان شده است	صفحه نمایش های اطراف، نمایشگرهای فراگیر

سوالات متداول

Q1: آیا می توان براکت دیوار ویدئویی 49 اینچی را برای اتصال منحنی ساخت؟

A: مدل استاندارد برای اتصال مسطح است. آداپتورهای منحنی سفارشی برای نمایشگرهای نمایشگاهی اطراف در دسترس هستند. در صورت درخواست، پارامترهای شعاع را ارائه دهید.

Q2: آیا می توان طرح صفحه را آزادانه تنظیم کرد؟

ج: بله. ساختار مدولار از ترکیب های انعطاف پذیر با ردیف ها و ستون های قابل تنظیم پشتیبانی می کند.

Q3: آیا حذف یک پانل بر روی پایداری کل ویدیو وال تأثیر می گذارد؟

A: طراحی گیره مستقل تضمین می کند که جداسازی جداگانه یک پانل باعث ایجاد اختلال در بقیه ساختار نمی شود.

Q4: چه مدت شکاف های تنظیم شده پس از تنظیم دقیق ثابت می مانند؟

A: در استفاده معمولی، مهره های قفلی دقت شکاف را به مدت 6 ماه بدون تنظیم مجدد حفظ می کنند. بازرسی هر شش ماه توصیه می شود.

Q5: کدام پایدارتر است، روی دیوار یا روی زمین؟

A: هر دو دارای استحکام ساختاری یکسان هستند. انتخاب بستگی به شرایط دیوار دارد:

•دیوارهای بتنی/آجری جامد: دیواری (هزینه کمتر)

•دیوارهای کیل فولادی شیشه ای/مرمری/سبک: روی زمین (بدون آسیب به دیوار)

•تاسیسات موقت و سیار: روی زمین (مونتاژ و جداسازی مکرر)
