پایه دیواری LCD

پایه دیواری یونیورسال ال سی دی شوشی برای چندین پنل LCD بزرگ برای ترکیب رایگان ماتریس های نمایشگر مختلف مناسب است. قاب فولادی آن تحمل بار متعادل و پایدار را با اجزای تنظیم چند بعدی برای کنترل دقیق شکاف‌های اتصال ارائه می‌کند. انعطاف پذیر برای مونتاژ و جداسازی برای تعمیر و نگهداری آسان در آینده، برای پروژه های تدارکات و نصب مهندسی ایده آل است و نیازهای متنوع صفحه نمایش بزرگ داخلی را برآورده می کند. برای خرید با ما تماس بگیرید.

ارسال استعلام

توضیحات محصول

پایه دیواری LCD یک سیستم پشتیبانی فلزی مدولار است که مخصوص دیوارهای ویدئویی LCD طراحی شده است که به طور گسترده در سناریوهای اتصال چند صفحه از جمله نظارت بر امنیت، مراکز کنفرانس، تبلیغات تجاری و مراکز فرماندهی ترافیک استفاده می شود. ساخته شده از صفحات فولادی نورد سرد با استحکام بالا با مکانیزم های تنظیم دقیق، از نصب روی دیوار و روی زمین پشتیبانی می کند، با تنظیم مستقل برای هر پانل برای اطمینان از شکاف های اتصال یکنواخت و سطح کلی صاف. به طور مستقیم توسط سازنده عرضه می شود، سفارشی سازی OEM در دسترس است.

سه نقطه اصلی مهندسی حل شد

1. شکاف های اتصال ناهموار - تنظیم خوب 6 جهته، حداقل فاصله تا 0.5 میلی متر

2. افتادگی طولانی مدت – براکت های تحمل بار پایین + تحمل نیروی چند نقطه ای، بدون تغییر شکل در 8 سال

3. تعمیر و نگهداری دشوار – جداسازی قطعات مستقل برای تک پنل، تعویض در 90 ثانیه

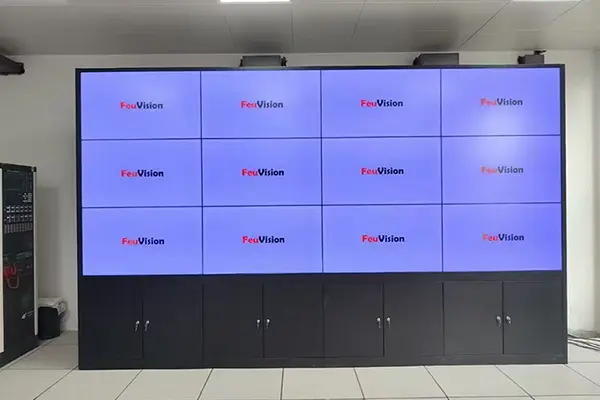

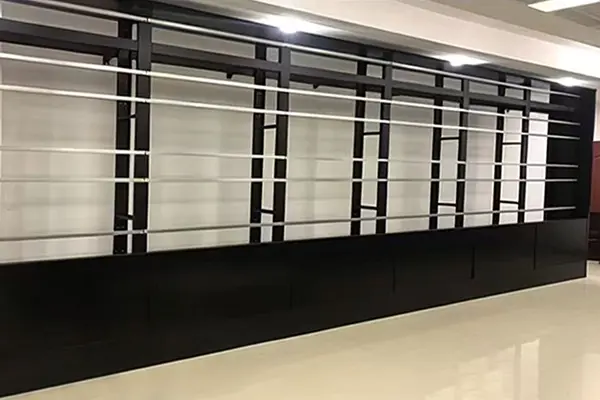

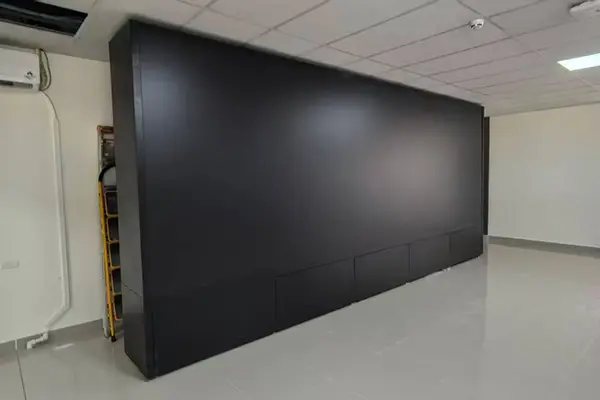

LCD Video Wall Mount

راهنمای انتخاب مدل

سری مدل	نوع نصب	سازگار است اندازه	ظرفیت بار تک پنل	سناریوهای قابل اجرا
سری MW-W	دیواری	46-55 اینچ	70-80 کیلوگرم	مراکز مانیتورینگ، اتاق جلسات، نصب ثابت
سری MW-F	روی زمین ایستاده	46-55 اینچ	70-80 کیلوگرم	سالن های نمایشگاه، رویدادها، نصب غیر مخرب دیوار
سری MW-C	منحنی سفارشی	46-55 اینچ	70-80 کیلوگرم	سالن های نمایشگاهی غوطه ور، صفحه نمایش های پیچیده برای مراکز فرماندهی
سری MW-M	چرخ دستی موبایل	46-55 اینچ	80 کیلوگرم	رویدادهای موقت، نمایشگرهای چرخشی چند سایت

چرا پایه دیواری LCD خود را انتخاب کنید؟

1. تنظیم دقیق 6 جهته برای کنترل شکاف اتصال دقیق

مجهز به مکانیزم های تنظیم 6 جهته عمودی، افقی و جلویی برای پیرایش پس از نصب. حتی با خطاهای حفاری دیوار ± 5 میلی متر، شکاف های اتصال را می توان به 0.5-1.5 میلی متر کاهش داد (بستگی به ضخامت قاب صفحه نمایش دارد).

محدوده تنظیم:

•عمودی:±8mm

•افقی: ±8mm

•جلو پشت: ± 5 میلی متر

2. قاب مدولار برای طرح بندی انعطاف پذیر

قاب مونتاژ تقسیم شده با پشتیبانی از چفت های موقعیت یابی دقیق:

•طرح افقی تک ردیفی (1×N)

•طرح ماتریس چند ردیفی (M×N)

• اتصال صفحه پرتره (برای ساینیج دیجیتال)

• چیدمان منظره و پرتره ترکیبی

حداکثر ارتفاع تک ستون: 4 متر (تقریباً 6 عدد پانل 46 اینچی / 4 عدد پانل 55 اینچی)

گسترش افقی نامحدود از طریق مجموعه ستون های متعدد در کنار هم

3. جداسازی قطعات مستقل برای تعمیر و نگهداری بدون دردسر

هر پانل با قلاب های جداگانه ثابت می شود. برای تعویض پنل معیوب یا بازرسی سیم کشی عقب:

✅بدون نیاز به جداسازی صفحات مجاور

✅جداسازی تک نفره در عرض 90 ثانیه

✅بدون تاثیر بر پایداری کلی دیوار

4. براکت های بار پایین از افتادگی جلوگیری می کنند

وزن یک پنل 55 اینچی تا 35 کیلوگرم می‌رسد. پایه‌های معمولی صرفاً به آویزان در عقب متکی هستند، پس از استفاده طولانی مدت مستعد کج شدن به جلو و افتادگی پایین هستند.

این پایه براکت‌های بار پایینی را برای توزیع وزن پانل به تیرهای متقاطع اضافه می‌کند، با ظرفیت بارگیری تک پانل ایمن 80 کیلوگرم و تغییر شکل صفر در عرض 8 سال.

5. مدیریت کابل مخفی برای ظاهر مرتب

کانال های مسیریابی کابل اختصاصی که در قاب برای سیم کشی جریان قوی و ضعیف جدا شده اند:

کابل های HDMI، کابل های شبکه و کابل های برق به طور کامل موجود است

بدون سیم در معرض در جلوی دیوار ویدئویی

مطابق با استانداردهای کنترل آتش و بازرسی امنیتی

6. حالت های نصب دوگانه متناسب با انواع دیوارها

نوع نصب

دیوار سازگار

اتصال دهنده ها

ویژگی ها

دیواری

دیوار بتنی، دیوار آجری جامد

پیچ انبساط M10/M12

کم هزینه، صرفه جویی در فضا

روی زمین ایستاده

هرگونه زمین (بدون نیاز به حفاری دیوار)

پیچ لنگر M12

بدون آسیب به دکوراسیون، قابل جابجایی

پارامترهای فنی

پارامتر	MW-W (دیواری)	MW-F (کف ایستاده)	MW-C (منحنی)	MW-M (ترولی موبایل)
اندازه صفحه نمایش سازگار	46-55 اینچ	46-55 اینچ	46-55 اینچ	46-55 اینچ
ظرفیت بار تک پنل	80 کیلوگرم	80 کیلوگرم	80 کیلوگرم	80 کیلوگرم
ضخامت پرتو اصلی	2.0 میلی متر	2.0 میلی متر	2.5 میلی متر	2.0 میلی متر
سوراخ کوه VESA	200×200 تا 800×600 میلی متر	همان سمت چپ	همان سمت چپ	همان سمت چپ
محدوده تنظیم دقیق	±8/±8/±5 میلی متر	±8/±8/±5 میلی متر	انحنای سفارشی	±5/±5/±3mm
حداقل فاصله اتصال	≤0.5 میلی متر	≤0.5 میلی متر	≤0.5 میلی متر	≤1.0 میلی متر
حداکثر ارتفاع تک ستون	4 متر (6 عدد 46 اینچ)	4 متر	3.5 متر	2.5 متر (اولویت ثبات)
فاصله از دیوار	110-150 میلی متر	N/A	120-180 میلی متر	N/A
درمان سطحی	پوشش پودری الکترواستاتیک (سیاه/سفید)	همان سمت چپ	همان سمت چپ	همان سمت چپ
مدت زمان تست اسپری نمک	≥72 ساعت	≥72 ساعت	≥96 ساعت	≥72 ساعت
مشخصات کاستور	N/A	N/A	N/A	چرخ‌کن‌های بی‌صدا PU 4 اینچی×4 (2 قابل قفل)

مراحل نصب (دیواری برای مرجع)

2 کارگر مورد نیاز یک ویدیو وال 4 پنل حدود 2 ساعت طول می کشد

مراحل نصب دیواری

1. اندازه‌گیری و موقعیت‌یابی: موقعیت‌های حفاری را بر روی دیوار در هر طرح چیدمان اتصال علامت‌گذاری کنید، با سطح سنج کالیبره کنید.

2. تیرهای متقاطع را ثابت کنید: تیرهای متقاطع افقی (1 در هر ردیف) را با پیچ های انبساط M10/M12 با فاصله 600 میلی متر نصب کنید.

3. صفحات آویزان را از قبل نصب کنید: صفحه های آویزان را با تنظیم دقیق در سوراخ های VESA پشت صفحه ها ثابت کنید، از تراز افقی اطمینان حاصل کنید.

4. صفحه‌های نصب: از ردیف پایین شروع کنید، قلاب‌های صفحه را به شکاف‌های پرتو متقاطع بکشید و چفت‌ها را ببندید.

5. شکاف‌های اتصال را به دقت تنظیم کنید: پیچ‌های جک 6 طرفه را با آچار شش گوش تنظیم کنید تا شکاف‌ها را تا 1.0 میلی‌متر کم کنید.

6. مدیریت کابل: همه کابل ها را به داخل شیارهای سیمی هدایت کنید و پیچ های ضد شل شدن را محکم کنید.

7. تست روشن: تداوم تصویر را بررسی کنید، پس از تایید استفاده کنید

مراحل نصب روی زمین

1. ستون‌ها را جمع کنید: ستون‌های چپ و راست را با مهاربندهای متقاطع پایینی متصل کنید، پدهای قابل تنظیم پای را نصب کنید.

2. تنظیم سطح: پدهای پا را برای تنظیم ارتفاع بچرخانید، با سطح سنج کالیبره کنید

3. اضافه کردن مهاربندهای مورب: مهاربندی مورب اجباری برای ارتفاعات بیش از 2 متر برای تقویت

4. نصب روی صفحه: مرحله 3-5 روش نصب روی دیوار را دنبال کنید

5. قفل نهایی: تمام پیچ های اتصال را ببندید و برای آزمایش روشن کنید

سناریوهای قابل اجرا

سناریو	مدل پیشنهادی	چیدمان معمولی	ملاحظات کلیدی
مرکز فرماندهی نظارت بر امنیت	MW-W دیواری	3×3، 3×4، 4×4	پایداری بالا، عملکرد مداوم 7×24 ساعت
اتاق های جلسات شرکتی / سالن های نمایشگاه	MW-W دیواری	2×2، 2×3	ظاهر زیبایی + شکاف های بسیار باریک
دیوارهای تبلیغاتی مرکز خرید	MW-W دیواری	پرتره 1×3، 1×4	سازگاری با صفحه پرتره + سیم کشی پنهان
نمایشگاه های موقت / فروشگاه های پاپ آپ	چرخ دستی موبایل MW-M	2×2، 3×3	مونتاژ و جداسازی سریع، بدون آسیب به دیوار، چرخش چند سایت
فروشگاه ها / لابی های پرچمدار برند	MW-F کف ایستاده	2×2، طرح بندی پرتره	بدون آسیب دکوراسیون بالا، چیدمان انعطاف پذیر
سالن های نمایشگاهی همهجانبه / مراکز فرماندهی	نوع منحنی MW-C	طرح منحنی 3×4	جلوه بصری فراگیر، شعاع قابل تنظیم

مقایسه با مانت های سنتی

مورد مقایسه	پایه دیواری معمولی	پایه دیواری ویژه ما
عملکرد تنظیم دقیق	هیچ یا فقط تک جهتی	تنظیم 6 جهته (عمودی/افقی/جلو عقب)
Splicing Gap Control	≥3 میلی متر	≤0.5 میلی متر
طراحی باربر	آویزان تک نقطه ای	براکت پشتیبانی پایین + بلبرینگ نیروی چند نقطه ای
جداسازی پنل تکی	جداسازی کل ردیف مورد نیاز است	جداسازی مستقل، تعویض 90 ثانیه
مسیریابی کابل	اتصالات کابلی در معرض دید	شیارهای سیمی مخفی داخلی
اندازه های سازگار	تک سایز ثابت	جهانی برای 46-55 اینچ
سناریوهای قابل اجرا	خانگی / تک صفحه نمایش	مهندسی ویدئو وال تجاری

سوالات متداول

Q1: این مانت با چه اندازه‌هایی از پانل‌های ویدئو وال مناسب است؟

پاسخ: سازگار با پانل‌های دیواری ویدیویی 46، 49 و 55 اینچ اصلی. برای اندازه‌های دیگر (43، 65 اینچ)، مدل‌های اختصاصی ما را بررسی کنید یا برای سفارشی‌سازی با ما تماس بگیرید.

Q2: آیا تعویض پانل های نیمه معیوب مشکل ساز است؟

A: طراحی آویزان مستقل امکان جداسازی جداگانه پانل های منفرد را بدون تأثیر بر پایداری کل ویدیو وال فراهم می کند.

Q3: آیا پایه می تواند پانل های اتصال ال سی دی منحنی را قرار دهد؟

پاسخ: پایه‌های دیواری استاندارد دارای ساختار تخت هستند. آداپتورهای منحنی برای پانل های LCD خمیده مورد نیاز است. شعاع انحنا و رادیان اتصال را برای پردازش بازوهای منحنی سفارشی فراهم کنید.

Q4: حداکثر ظرفیت بار صفحه نمایش و ضریب ایمنی چقدر است؟

A: ظرفیت بار تک پانل طراحی شده: 80 کیلوگرم (بار آزمایشی مخرب≥160 کیلوگرم)، ضریب ایمنی≥2.0. سنگین ترین پنل اصلی 55 اینچی تقریباً 30 کیلوگرم، 65 اینچ تا 45 کیلوگرم است که هر دو بسیار کمتر از حد طراحی هستند. هنوز ظرفیت بارگذاری واقعی دیوار یا زمین را قبل از نصب بررسی کنید.

Q5: چگونه بین انواع دیواری و کفی انتخاب کنیم؟

الف:

•دیوار بتنی / آجری توپر → دیواری (هزینه کم، صرفه جویی در فضا)

•دیوار کیل شیشه ای / مرمری / فولادی سبک (حفاری مجاز نیست) → روی زمین (بدون آسیب به دکوراسیون)

•استفاده از موبایل در چند سایت → پایه چرخ دستی سیار (با چرخ‌کن)

Q6: آیا با صفحه نمایش مارک های دیگر (Samsung/LG/BOE) سازگار است؟

ج: بله. سوراخ‌های نصب VESA 200×200 میلی‌متر تا 800×600 میلی‌متر را پوشش می‌دهند، سازگار با بیش از 95 درصد از پانل‌های ویدیو وال تجاری 46 تا 55 اینچی موجود در بازار. صفحات آداپتور یا ماشین‌کاری سفارشی برای الگوهای سوراخ ویژه موجود است.

چرا ما را انتخاب کنید؟

•بیش از 10 سال تجربه ساخت پایه دیواری ویدئویی

•گواهینامه سیستم مدیریت کیفیت ISO9001:2015

•کارخانه شخصی با پردازش، پاشش و مونتاژ ورق فلز در داخل خانه

•تجربه صادرات: محصولات فروخته شده به بیش از 30 کشور از جمله اروپا، آمریکا، آسیای جنوب شرقی و خاورمیانه

•قابلیت سفارشی سازی: پشتیبانی کامل از OEM/ODM با تایید ترسیم سه بعدی

•ضمانت پس از فروش: پاسخ در عرض 24 ساعت، راه حل ارائه شده در عرض 48 ساعت
